Cara Membuat Simulasi Gelombang Di Excel

Cara Membuat Simulasi Gelombang Di Excel - Super posisi gelomabang adalah perpaduan dua gelombang, missal gelombang 1, Y1= A1 sin(k1x-w1t) dan y2 = A2sin(k2x- w2t), dengan A1,A2, k1 , k2 , w1,dan w2, dapat diubah dengan scroll bar.

langkah langkah membuat simulasi gelombang adalah sebagai berikut:

Pertama

Buat judul super posisi Gelombang pada Cel A1

Tuliskan persamaan gelombang Y1= A1 Sin (k2x-W1t) in (k2x-W2t)

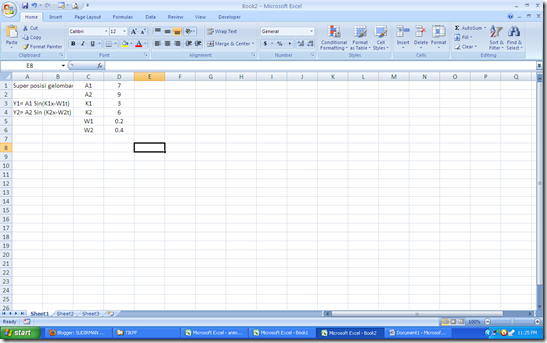

isikan di sel C1=A1 , C2, A2, C3=K1, C4=K2,C5=W1, C6 =W2

isikan di cel D1 nilai A1, D2 nilai A2, D3 nilai K1, D4 nilai K2, D5 nilai W1=0.2 dan D6 nilai W2=0.4

simulasi gelombang

Kedua membuat scroll bar

Buat scrol bar di cel E1 sampai E4 untuk merubah nilai A, K,dan t

langkah-langkah : klik Developer,insert control,pilih scroll bar (from control), klik di area kerja excel, kemudian diperkecil dan masukkan ke cell E1,klik kanan pada scrollbar, pilih format control,pilih control, klik pada cell link,$D$1, oke. maka pada D1 akan kembali ke angka nol, untuk memberi nilai A1 klik sebelah kana atau kiri pada scroll bar yang sudah dibuat untuk menaikan atau menurunkan A1. sehingga tampilanya seperti gambar berikut:

.simulasi gelombang 2

ulangi langkah diatas untuk membuat scroll bar pada A2, K1dan K2 sehingga tampilannya seperti gambar berikut:

simulasi gelombang 3

buat tabel x, Y1, Y2 dan Y(Y1+Y2)

masukkan nilai x dari 0.000, 0,050. 0.10 dan seterusnya setiap kenaikan 0.050, sampai 50 data.

masukkan persamaan gelombang 1 ( Y1) pada kolom Y1

copy persamaan Y1 pada sel-sel kolom Y1

Msukkan persamaan gelomabg 2 (Y2) pada kolom Y2

Copy persamaan Y2 pada sel-sel pada kolom Y2

Masukkan persamaan Y = Y1 + Y2 pada kolom Y

copi persamaan kedalam sel-sel dikolom Y

Ketiga membuat tabel

simulasi gelombang 4

Ke-empat

Membuat grafik Superposisi Gelombang

Blok kolom X, Y1, Y2 dan Y, kemudian klik inser, scater, pilih  scater with smoot liner, maka grafik sebagai berikut :

simulasi gelombang 5

Untuk melihat hasil grafi Superposisig elombang setiap perubahan A1, A2, K1, K2, dan t arahkan pointer mous ke scroll Bar masing-masing dan lihat hasil superposisi gelombangnya.

Bagaimana, bermanfaat tidak? semoga bermanfaat deh Cara Membuat Simulasi Gelombang Di Excel, jangan lupa tulis komentar kamu disini.
